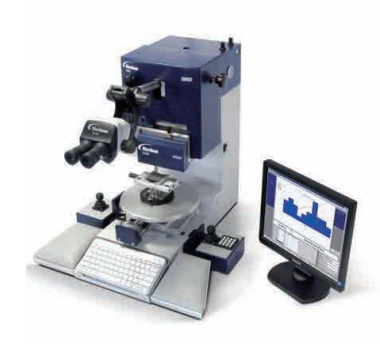

DAGE3800 焊接强度测试机
特点和优势
◎ 配置完善,开箱即用
◎ 快速识别智能测试模块,便于实现各应用的快速转换
◎ 人体工学钩针设计,便于快速更换钩针无需手工工具
◎ 自动钩功能,实现自动可重复钩线定位
◎ 焊料球剪切力Z轴复位精度+/-微米
◎ 每个测试模块可有多达4种测试量程,可通过软件进行选择
◎ 使用符合标准的砝码对测试模块进行自动校准和线性检测
◎ 包含独立台式电脑、win7、键盘、鼠标和17英寸的显示器
◎ 包含诺信DAGE显微镜套装,10X目镜和0.67物镜
产品参数
| 项目 | 内容 |
| 机器占地面积 |
宽（包括操纵杆，不包括电脑、显示器）425mm
|
|
深（包括正面扶手）730mm，高 670mm
|
|
|
重量
|
45Kg |
| 电力 | 可调 100/110V, 220/240 AC 50/60HZ |
| 压缩空气 |
4 巴，外径 6mm ，内径 4mm 塑料管，干燥洁净空气
|
| 真空 | 不高于500mm Hg(67kPa),外径6mm塑料管 |
| 系统总体精 确度 |
+/- 0.25% （选定模块量程）
|
|
经英国认证机构（UKAS）测试和资格认证，模块的精 确性和可重复性可达0.01%以内（100ppm）
|
|
| 标准 | |
| BGA凸点剪切力 |
JEDEC JESD22-B117A
|
| 金球剪切力 |
JEDEC JESD22-B116
|
| 球形凸点剪切力 | ASTM F1269 |
|
金属丝拉力 DT/NDT
|
MIL STD 883 |
| 晶片剪切力 | MIL STD 883 |
| 拉杆拔 | MIL STD 883 |
