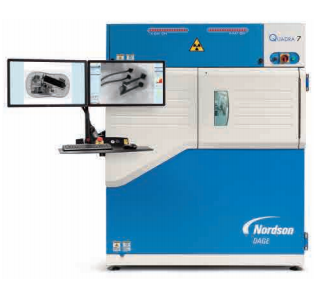

Quadra 7 X射线检测系统
特点和优势
◎ 配置完善,开箱即用提供业界高的检测水平、速度和易用性，满足苛刻的电子市场要求；非常适合于任何研究、开发、故障分析或质量控制实验室。
◎ 快速识别智能测试模块,便于实现各应用的快速转换高功率下保持特征分辨率。
◎ 人体工学钩针设计,便于快速更换钩针无需手工工具Quadra 7配备两台4K超高清显示器，其800万像素可以充分显示Aspire FP探测器的50微米像素点间距和670万像素图像尺寸。与标准高清显示屏幕相比，4K超高清可将细节再扩大四倍，并支持68000倍总放大倍数。
◆ 选配功能
● X-Plane
● 针对X-Plane的三维可视化
● 微CT(3D检测*)
● 单或双操纵杆
● 过滤盘
● 加热台
● 基于模板的分析/CAD编辑器
产品参数
| Quadra NT 管 | |
| 类型 | 密封式透射管 |
| 特征分辨率 | 10瓦以内0.1微米 |
| 20瓦以内0.3微米 | |
| 功率 | 20瓦 |
| 电压 | 30 - 160千伏 |
| Aspire FP探测器 | |
| 分辨率 | 670万像素 |
| 帧率 | 30帧/秒 |
| 像素点间距 | 50微米 |
| 数字图像处理 | 16比特 |
| 检查设置 | |
| 斜角视图 | 70° |
| 主动减振 | A is-X射线图像主动防抖 |
| 显示分辨率(像素/英寸） | 185像素/英寸 |
| MAX检查区 | 20" x 17.5" |
| MAX样本尺寸 | 29" x 22.8" |
| MAX几何放大倍率 | 2500倍 |
| MAX总放大倍数 | 68000倍 |
| MAX样本重量标准盘 | 5kg (11 磅) |
| 额外的碳纤维样本托盘 | MAX样品重量为500g |
| 显示器 | 双，24寸，4K超高清画质，分辨率为3840 x 2160， |
| 安装在十分灵活的臂架上 | |
| 系统 | |
|
尺寸
|
1570 W x 1500 D x 1900 H mm
|
| 系统重量 | 1950 kg (4300磅） |
| 电源 | 单相200-230 VAC, 16A |
| 常规耗电量 | 1千瓦 |
| 空气供应量 | 4-6巴，清洁、干燥，用于防振 |
| 运行温度 | 10-30°C |
| 湿度 | <85% (不凝结） |
| 操作 | 鼠标 |
| 操作系统 | Windows 10，64 位 |
| X射线安全性 | X射线泄漏量小于1μSv/hr |
| 满足所有标准 | |
