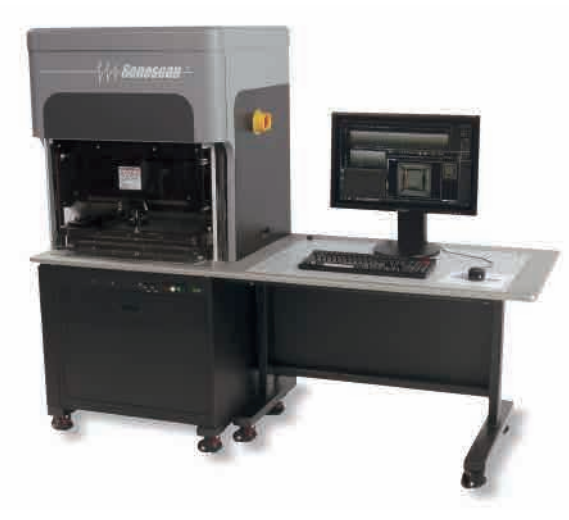

Sonoscan-D9650 超声波显微镜的现代标准
特点和优势
◎ 带有Multi-Gate™及Probing-Gate™功能的PolyGate™技术，可以进行单一及多层自动聚焦成像
◎ 每频道多达100个Gates
◎ Windows 10® Sonolytics 2™ 界面，64字节处理能力
◎ 线性马达扫描仪可扫描JEDEC托盘
◎ 带有塔式安装扫描参考平台及样品定位架，更加精准
◎ 方便使用扫描区域使安装、拆卸更加方便，可以扫描JEDEC 托盘或300mm晶圆片
◎ 定量的B-Scan是Sonoscan独有的分析模式(Q-BAM)
◎ B-Scan模式提供了虚拟横截面视图，并带有准确的极性、幅值和深度数据
产品参数
| 项目 | 内容 |
| 电压 | 90V-250VAC,单相，50/60HZ，电流 15A(120V) |
| 配置尺寸(长X宽X高） |
长1.89×宽0.74×高1.58 m (长74.5×宽29.0×高61.9 in.)
|
| 线性马达扫描仪扫描面积 |
314×314 mm(12.4×12.4 in)
|
| X-Y-Z轴精 确度 | +0.5微米 |
| 分辨率及成像格式 |
高达六千七百万像素(8K)，可变焦放大(4百万像素(2K)标配)
|
| 脉冲发生器/接收器频率 | 500 MHz |
| 传感换能器频率 | 230MHz |
| 95 dB Gain | 可选0.5 dB步进 |
| 技术 | PolyGate 技术，用于 Multi- Gate 及 Probing-Gate 成像 |
| 检测器 |
声学阻抗极性检测器(AIPD)(参考美国 专利4,866,986)
|
| 操作系统 | 适用于 Windows 10® 的 Sonolytics™ 2 |
| 语言 | 英语、日语及繁简体中文 |
| CPU | Intel® Core™ 2 Quad at 2.66 Ghz |
| 内存 | 8 GB RAM |
| HDD | 500 GB |
| SATA | DVD - R/RW/CD - R/RW |
| 端口 | 10/100/1000 Ethernet |
| 显示器 | 24”WS FP监视器显示器 |
| 扫描仪 | 线性马达高速扫描仪，获取扫描图像 |
