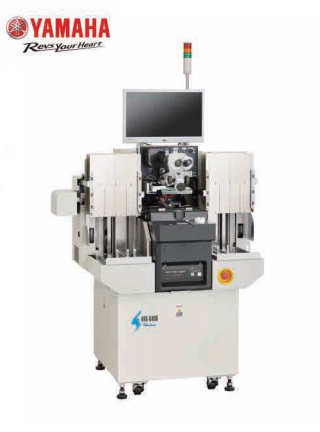

UTC5100 焊线机
特点和优势
◎ 新平台采用全新的X、Y、Z马达、实现了42ms/0.7mm（45ms/2mm）的高速焊接
◎ 配备可对应1,000gf高荷重的焊接机头和高刚性换能杆，实现了可应对多样化元器件的高品质焊接
◎ EFU电源无需更换组件也可对应φ18μm～φ50μm的线径
◎ 确保了95mm的Y焊接区域，可搬送102mm×300mm的框架
◎ 实现了AC虚焊检测功能的不大于静电电压1pF，使焊接异常检测精度更高。
◎ 通过自动设置初始球径功能，可更轻松地设置焊接条件
◎ 可对应Ｘ方向同步识别以及Ｙ方向同步识别
◎ 可为提高检测率设置有效的照明光颜色（红/蓝）
◎ 利用新川ICP多线弧模式技术，可对应各类元器件的不同线弧
◎ 采用料盒升降方式（Stacker），可对应大型料盒
◎ 改善了Z校准方法，使维修作业更轻松
◎ 可对应铜线及银线焊接（选配）
◎ 可对应更丰富的搬运工艺（开放式送料器/密闭固定送料器等）
产品参数
| 项目 | 内容 | |
| 品名 | 焊线机 | |
| 型号 | UTC-5100 | |
| 焊接精度 | ±3.0μm (3σ) (根据材料及温度条件测定) | |
| 焊接速度 | 42ms/0.7mm引线（45ms/2mm引线）（使用线弧控制，焊接压力检测方式时）依据本公司标准样品测定 | |
| 焊线长度 | 不大于4mm （根据元器件条件而不同） | |
| 控制分辨率 | XY工作台：0.1μm，Z轴：0.1μm | |
| 振动控制方式 | 采用新川 NRS技术的无反作用力伺服系统 | |
| 焊接区域 | X：±66mm -摄像机同步识别间距、Y：±95mm -摄像机同步识别间距 | |
| 焊线直径 | φ18 ～ 50μm | |
| 焊接荷重 | 3 ～ 1,000gf | |
| 焊接引线数 | 不大于12,000引线 | |
| 上料部/下料部 | 全自动料盒升降方式 （选配可选装料盒抓取机） | |
| 引线框尺寸 | 宽度 | 20 ～ 102mm |
| 长度 | 95 ～ 300mm | |
| 厚度 | 0.07～2.0mm （根据材料种类而不同）（当材料厚度变化时有可能需要更换部件） | |
|
生产管理
|
通过生产管理画面管理机器运转率等 | |
| 选配功能 |
通讯端口 SECS I/SECS II、HSMS、GEM
|
|
| 输入电源 | 单相AC 100V±5% 50/60Hz （其他电压需变压器） | |
| 驱动源 | 功耗 | 约1.2kVA（1.1kW） |
| 高压气 | 500kPa (5kgf/cm2) 102L/min | |
| 真空 | -74kPa (-550mmHg)以下（测量压） | |
| 设备尺寸重量 | 1,218W x 923D x 2,087H mm 约520kg | |
