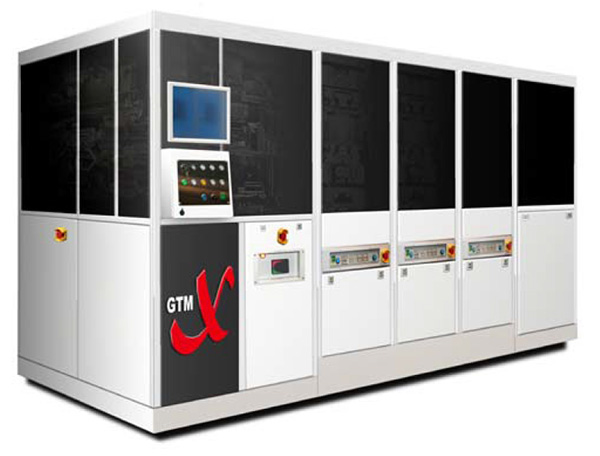

GTM-X
注塑封装设备“G-LINE”诞生数十年。
伴随着时代的进步对于设备的要求也发生着巨大的变化，客户寻求比之前更高的成型技术，安定品质和大量的生产。
为了满足客户的要求，进行了从源头构造开始的新设计，谋求可对应各种成型工法和构造的下一代注塑封装设备诞生，该设备为GTM-X 。
大型基板成形，同时也可以对应2枚以上的复数基板成形。另外，机器运转时间也大幅缩短，各式可选项和模具同旧版本设备的通用性也考虑到的新型设备。
GTM-X的性能超越了现有的G-LINE，为新塑封成形时代添一份彩。
特徵
● 高产能！实现周期时间18sec （之前的设备为24sec）
● 压机的宽度提高可对应100x300mm基本成形
● 可对应2枚以上的复数基本成形 （1部压机）
● 模具可搭载原有的设备
● 搭载标准稼动预热台
● 压机的宽度提高可对应100x300mm基本成形
● 可对应2枚以上的复数基本成形 （1部压机）
● 模具可搭载原有的设备
● 搭载标准稼动预热台
设备性能模块
◆ FAME
◆ 脱气成形单元
◆ 基本厚度自动调整机构
◆ 可动PIN机构
◆ 下模吸附单元
◆ H/S模块
◆ 注塑-压缩对应
◆ 稼动状况控制（MC控制器）的对应
◆ 脱气成形单元
◆ 基本厚度自动调整机构
◆ 可动PIN机构
◆ 下模吸附单元
◆ H/S模块
◆ 注塑-压缩对应
◆ 稼动状况控制（MC控制器）的对应
产品参数
| 处理能力 |
2 frames/shot/press
|
||
|
机器时间
|
18sec~(除去树脂注入、凝固时间)
|
||
|
模具合模能力
|
120 ton / 170 ton
|
||
| 注塑能力 |
120 ton 4.9~29.4kN / 170 ton 4.9~41.2kN
|
||
|
设备尺寸 （不包括信号塔等） |
1 press / (W)2,480×(D)1,650×(H)1,980mm
|
||
|
2 press / (W)3,100×(D)1,650×(H)1,980mm
|
|||
|
3 press / (W)3,720×(D)1,650×(H)1,980mm
|
|||
|
4 press / (W)4,340×(D)1,650×(H)1,980mm
|
|||
|
装置重量 （包括模具） |
1 press / 約 6,000kg
|
2 press / 約 9,000kg
|
|
|
3 press / 約 12,000kg
|
4 press / 約 15,000kg
|
||
| 对应框架尺寸 |
35 - 100mm
|
||
| 长 |
150 - 300mm
|
||
| 对应树脂 | 形状 |
迷你树脂
|
|
| 直径 |
11～20 mm
|
||
|
供给料盒
|
形状 |
管状料盒
|
|
| 放置空间 | 340mm | ||
| 宽 |
40～110mm
|
||
| 长 |
160～310mm
|
||
| 高 |
120～175mm
|
||
| 收纳料盒 | 形状 |
C型堆积式料盒 / 管状料盒
|
|
| 数量 |
2个
|
||
| 宽 |
35～105mm
|
||
| 长 |
150～305mm
|
||
| 高 |
200～450mm
|
||
● 规格及外观有可能改良变更、恕不另行通知。
