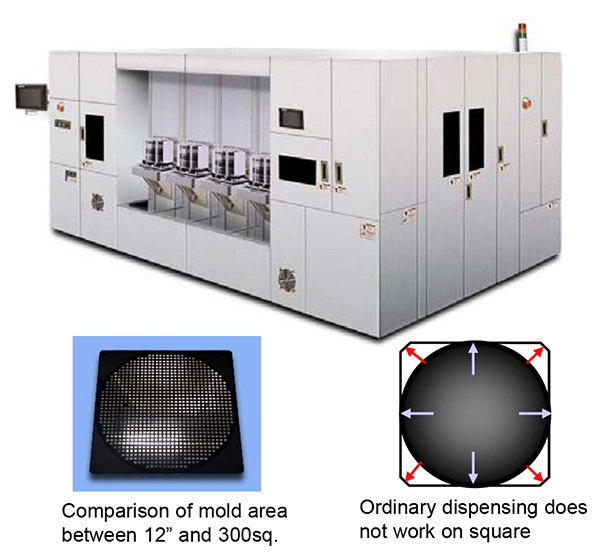

WCM-300/330
WCM-300/330系列采用连贯式理念进行晶圆装/卸、树脂进给、封装和视觉检查。
该系统可在没有任何损坏和污染的情况下处理晶圆，并且封装优质产品。压机系统属于高精度机械压机，专为WLP而开发。该系统可根据客户要求处理液体或粒状树脂。
WCM-300.....36ton （标准压力式样）
WCM-330.....85ton （高压成形式样）
产品参数
| WCM-300 (36ton) | WCM-330 (85ton) | ||
| 动力源 | 电源 | 3相 AC200V, 50Hz / 60Hz | 3相 AC200V, 50Hz / 60Hz |
| 空气 | 0.5MPa, 500L/min.(ANR)以上 | 0.5MPa, 500L/min.(ANR)以上 | |
| 装置尺寸 *1 | 使用液体树脂 | (W)4,300 x (D)3,300 x (H)2,150mm | (W)4,430 x (D)3,470 x (H)2,385mm |
| 使用颗粒树脂 | (W)5,100 x (D)3,300 x (H)2,150mm | (W)5,170 x (D)3,470 x (H)2,385mm | |
| 装置重量 | 使用液体树脂 | 約 12,400Kg | 約 12,800Kg |
| 使用颗粒树脂 | 約 13,000Kg | 約 13,500Kg | |
| 能力 | 1晶圆／冲次／压机 | 1晶圆／冲次／压机 | |
| 循环周期（处理能力） | 約15UPH *2 | 約15UPH *2 | |
| 晶圆尺寸 | 8-inch / 12-inch | 8-inch / 12-inch / PKGφ330 | |
| 树脂 | 液体 & 颗粒 | 液体 & 颗粒 | |
| 金型搭載数 | 1型／压机 | 1型／压机 | |
| 压机方式 | 直动下模移动 | 直动下模移动 | |
| 合模能力 | 50～360kN | 50～833kN | |
| 模盒单元类型 | 模具可更换 | 模具可更换 | |
*1 装置尺寸不包括信号塔、监视器等。
*2 该处理能力，是指在 《压机固化时间：400sec /喷涂时间：150sec》的条件下。
● 因改善、改良，规格、外观可能在无事先通知的情况下进行变更。
