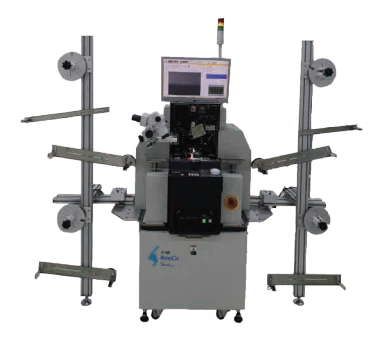

UTC5000smart card
特点和优势
◎ 可对应纯铜线，镀钯铜线和银线，实现高速焊接为45ms/2mm
◎ 机器搭载了新开发的自我诊断功能，可使机器保持良好状态
◎ 设备新增SIM Loop，可实现＜80um loop(smart card产品)
产品参数
| 项目 | 内容 | |||
| 品名 | 焊线机 | |||
| 型号 | UTC-5000 Super | UTC-5000 NeoCu Super | UTC-5000WE NeoCu | |
| 焊接精度 |
±2.0μm (3σ) ＊使用本公司标准样品验证的结果/＊开放式送料器时
|
|||
| RPS | 〇 | 〇 | 〇 | |
| NRS | 〇 | 〇 | 〇 | |
| SimLoop | 〇 | 〇 | 〇 | |
| XYZ分辨率 |
XY工作台：0.1μm、Z轴：0.1μm
|
|||
|
焊接荷重
|
3gf~1000gf
|
|||
| 焊线直径 | φ15 - 50μm | <})15~65nm | ||
| 焊线种类 | 金线 | 金线、铜线、镀钯铜线、银线 | 金线、铜线、镀钯铜线、银线 | |
| 引线框尺寸 | 宽度 | 20-95mm | 20-100mm | |
| 长度 | 95-300mm | |||
| 厚度 | 0.07～2.0mm （根据材料种类而不同）（当材料厚度变化时有可能需要更换部件） | |||
| 焊接区域 | X: ±28mm Y: ±43.5mm | X: ±28mm Y: ±46mm | ||
| 驱动源 | 电源 |
单相AC 100V±5% 50/60Hz（其他电压需变压器）
|
||
| 空气 |
500kPa (5kgf/cm2) 105L/min
|
|||
| 真空 |
-74kPa (-550mmHg)以下（测量压）
|
|||
| 外形尺寸 |
1,222W x 964D x 2,087H mm 约520kg
|
|||
