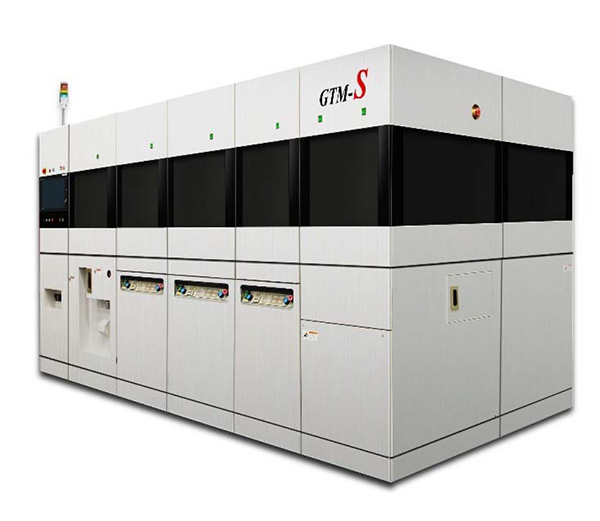

GTM-S
沿承G-LINE设计构思的标准注塑封装系统『GTM-S』诞生！
GTM-S采用新型的计算机接口和控制器，使用简单，其精度、安全性、稳定性比以往机型更加优越。兼顾到互换性，可直接搭载现有G-LINE所使用的模具及交换部。
保持G-LINE的动作、构造、机构不变的同时，更大程度满足客户需求的全自动封装装置。
各功能单元
◆ FAME
◆ 真空成形单元
◆ 板厚自动调整机构
◆ 可动针机构

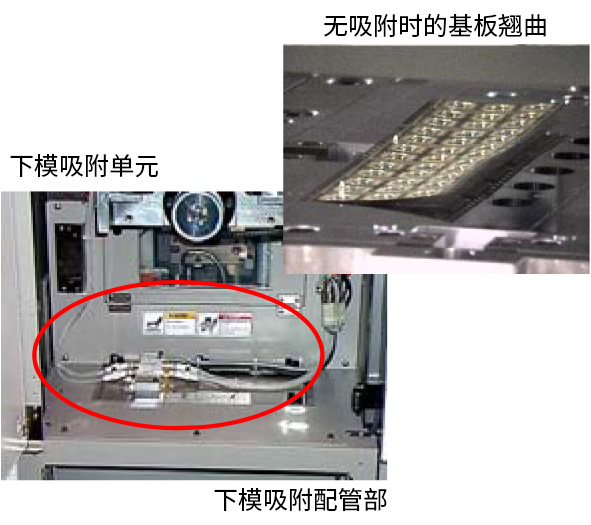

◆ 下模吸附单元
◆ H/S单元
◆ 信息收集系统
◆ 其他
◆ 真空成形单元
◆ 板厚自动调整机构
◆ 可动针机构
◆ 下模吸附单元
◆ H/S单元
◆ 信息收集系统
◆ 其他
产品参数
| 处理能力 | 2 frames/shot/press | ||
| 周期时间 | 22sec~( 除树脂注入、固化时间 ) | ||
| 合模能力 | 196~1,176kN | ||
| 注塑能力 | 4.9~29.4kN (3tf) | ||
|
装置尺寸 （不包括信号塔等） |
1 press / (W)2,105 ~(D)1,650~(H)1,800mm | ||
| 2 press / (W)2,645 ~(D)1,650~(H)1,800mm | |||
| 3 press / (W)3,185 ~(D)1,650~(H)1,800mm | |||
| 4 press / (W)3,725 ~(D)1,650~(H)1,800mm | |||
|
装置重量 （包括模具） |
1 press / 約 4,000kg | 2 press / 約6,000kg | |
| 3 press / 約 8,000kg | 4 press / 約10,000kg | ||
| 对应框架尺寸 | 20~78mm *1 | ||
| 长 | 124~250mm *1 | ||
| 对应树脂 | 形状 | 迷你型树脂 | |
| 直径 | 11~20 mm | ||
| 上料料盒 | 形状 | 堆叠式料盒 | |
| 放置空间 | 337mm | ||
| 宽 | 25~85 mm | ||
| 长 | 130~270 mm | ||
| 高 | 120~170 mm | ||
| 收纳料盒 | 形状 | C型堆叠式料盒／插槽式料盒 | |
| 数量 | C型堆叠型料盒 2 个／插槽式料盒 2 个*2 | ||
| 宽 | 24~85 mm | ||
| 长 | 128~265 mm | ||
| 高 | 300~450 mm | ||
*1 根据产品、成形规格不同，可对应的范围不同。 *2 料盒的数量因料盒尺寸不同。
● 因改善、改良，规格、外观可能在无事先通知的情况下进行变更。
